Panduan Konstruksi H Beam: Ukuran, Manfaat, dan Pertimbangan Pengelasan

Rangka baja penahan beban pada bangunan komersial dan industri lebih bergantung pada satu bagian dibandingkan bagian lainnya: balok H. Dalam konstruksi, balok H adalah profil baja struktural canai panas yang penampang melintangnya tampak seperti huruf H besar, dengan dua flensa paralel lebar yang disatukan oleh satu jaringan vertikal. Pembangun dan perakit memilihnya karena menawarkan rasio kekuatan terhadap berat yang lebih baik daripada kebanyakan bentuk gulungan lainnya, menjangkau jarak yang lebih jauh dengan kolom yang lebih sedikit, dan menciptakan permukaan datar yang membuat sambungan baut dan las menjadi sederhana. Panduan ini menjelaskan apa saja yang termasuk dalam konstruksi balok H, bagaimana balok H dibandingkan dengan balok I, ukuran standar apa yang harus ditentukan, dan mengapa kualitas pengelasan menentukan hasil akhir.

Apa Itu H balok dalam Konstruksi?

Balok H adalah bagian baja berflensa lebar dengan permukaan flensa paralel, menjadikannya profil canai paling serbaguna untuk kolom, balok, rangka bresing, dan balok penopang dalam konstruksi baja.

Tiga bagian menentukan penampang: badan vertikal menahan gaya geser, dua flensa horizontal menahan tekukan, dan jari-jari fillet memperlancar transisi antara badan dan flensa untuk mengurangi konsentrasi tegangan. Penunjukannya berbeda-beda menurut standar: bagian metrik H ditulis sebagai H 400 x 200, bentuk flensa lebar Amerika Utara sebagai W12x26, dan bagian Eropa sebagai HEA, HEB, atau HEM.

Balok H mencapai lokasi konstruksi melalui dua rute. Bagian kecil dan menengah digulung panas menjadi satu bagian di pabrik baja. Bagian yang lebih besar atau non-standar, biasanya di atas H 400, dibuat dengan mengelas tiga pelat menjadi satu balok H yang dilas. Rute kedua ini mengubah pembelian material sederhana menjadi operasi pengelasan yang terkendali, itulah sebabnya kemampuan fabrikasi sama pentingnya dengan kualitas baja dalam konstruksi balok H.

Mengapa Konstruksi H Beam Mendominasi Rangka Baja

Balok H mendominasi rangka baja modern karena memikul lebih banyak beban per kilogram baja, tahan terhadap tekukan di kedua arah, dan menyambung lebih cepat dibandingkan saluran, sudut, atau bagian I dengan berat serupa.

• Rasio kekuatan terhadap berat: flensa lebar menempatkan material jauh dari sumbu netral, sehingga bagian standar T 300x300 menghasilkan modulus bagian sekitar 1.400 cm³ dengan berat sekitar 95 kg per meter.
• Bentang panjang: Balok H biasanya memiliki bentang 6 hingga 12 m pada sistem lantai dan mencapai 15 hingga 30 m bila digunakan sebagai balok penopang atau kasau portal.
• Ketahanan lentur dua arah: kedalaman dan lebarnya serupa, sehingga bagian tersebut menahan beban lateral dan aksial tanpa penyangga ekstra.
• Sambungan yang lebih sederhana: flensa paralel menerima pelat ujung, pelat dasar, dan sambungan balok tanpa shim yang meruncing.
• Ketersediaan lokal: ukuran umum tersedia di pedagang baja di seluruh dunia, sementara bagian khusus dapat dilas sesuai pesanan.

H Beam vs I Beam: Apa yang Harus Ditentukan

Gunakan balok H untuk kolom, balok dengan beban berat, dan rangka momen; pilihlah balok I hanya untuk komponen struktur dengan beban ringan dan bentang pendek dimana flensa yang meruncing dan bobot yang lebih rendah dapat diterima.

Perbedaannya bersifat geometris. Balok H mempunyai flensa lebar yang sejajar satu sama lain dan ketebalannya hampir sama dengan badan, sedangkan balok I bentuk S mempunyai flensa yang lebih sempit dengan permukaan bagian dalam yang miring. Flensa balok-H paralel memungkinkan bantalan langsung, pemasangan baut yang rapat, dan pengelasan penetrasi penuh; flensa balok-I yang meruncing memusatkan tegangan sambungan dan biasanya memerlukan ring atau shim.

Ukuran H Beam Standar dan Cara Membacanya

Baca penunjukan balok H sebagai tinggi nominal x lebar flensa x tebal badan x tebal flensa, misalnya H 400 x 200 x 8 x 13 mm, dan selalu pastikan standar dimensi mana yang diikuti, karena GB/T 11263, JIS G3192, EN 10034, dan ASTM A6 menggunakan sistem toleransi dan klasifikasi yang berbeda.

Untuk balok lantai, aturan kemudahan servis yang umum adalah menjaga defleksi beban hidup di bawah bentang/360 (L/360). Metode pemilihannya selalu sama: menghitung modulus penampang yang diperlukan, memilih penampang percobaan dari tabel standar, memeriksa defleksi dan geser, kemudian memastikan bahwa rasio lebar dan tebal sayap dan badan tetap berada pada kelas kompak atau semi kompak sehingga tekuk lokal tidak mengurangi kapasitas.

Aplikasi Khas dalam Konstruksi H Beam

Balok H membawa kerangka sebagian besar bangunan baja non-perumahan, mulai dari gudang portal satu lantai hingga menara bertingkat tinggi, dek jembatan, dan struktur pabrik industri berat.

• Rangka bangunan: kolom dan balok pada struktur bertingkat menengah dan tinggi dengan rangka bresing atau pemikul momen.
• Bangunan industri: rangka portal dan bangunan derek dengan bentang bersih 18 hingga 36 m.
• Jembatan: balok utama, balok silang, dan penyangga jalur pejalan kaki.
• Fondasi: Tiang pancang H yang dipancang ke batuan dasar untuk pondasi dalam dan struktur laut.
• Pabrik energi dan proses: rak pipa, platform peralatan, dan platform internal menara angin.
• Lantai mezanin dan lantai pabrik: balok sekunder yang menopang pelat atau kisi beton.

Pertimbangan Pengelasan yang Menentukan Umur Rangka H Beam

Operasi dengan risiko tertinggi dalam konstruksi balok H adalah pengelasan memanjang web-ke-flange pada bagian terpasang dan sambungan penetrasi penuh yang dibuat di lokasi. Lasan yang rusak menimbulkan keretakan dan distorsi jauh sebelum balok mencapai beban desainnya, sehingga kualitas las merupakan penentu nyata masa pakai rangka.

Balok H yang dilas membutuhkan empat las fillet kontinu, dua di setiap sisi badan. Pengelasan busur terendam (SAW) adalah proses standar karena menghasilkan deposisi tinggi, hidrogen rendah, dan tidak ada percikan pada lapisan lurus dan kontinu. Pengaturan produksi pada umumnya menggunakan a boom kolom las busur terendam yang merambat sepanjang balok penuh sementara balok ditopang pada dudukan roller bertenaga.

Produsen Kolom & Boom SAW, Perusahaan Wuxi WeldNice Heavy Industry Technology Co., Ltd adalah produsen dan perusahaan China SAW Column & Boom, Kustomisasi didukung, Perusahaan... Lihat Produk →

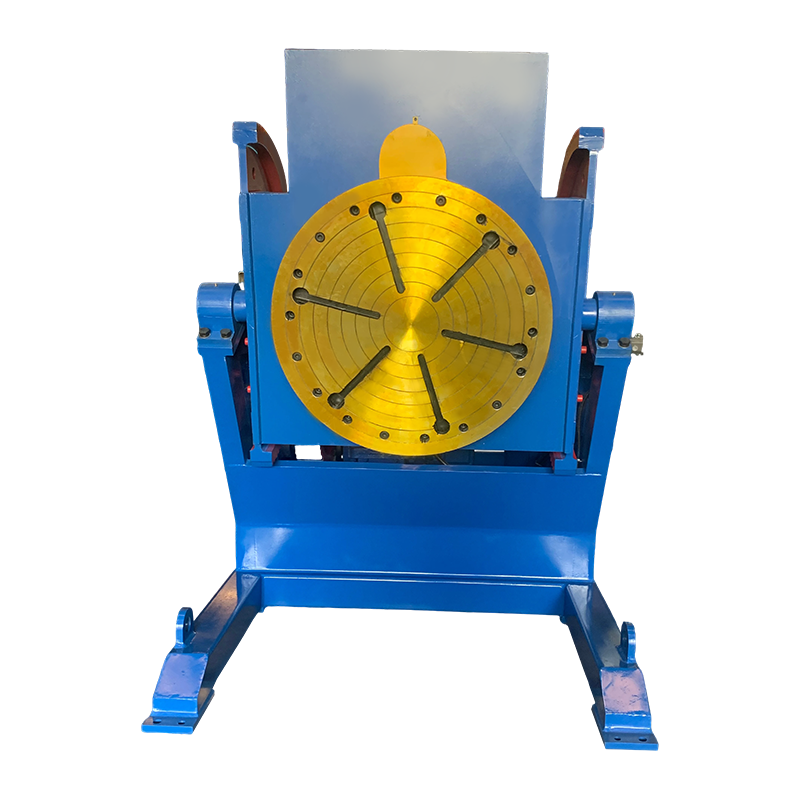

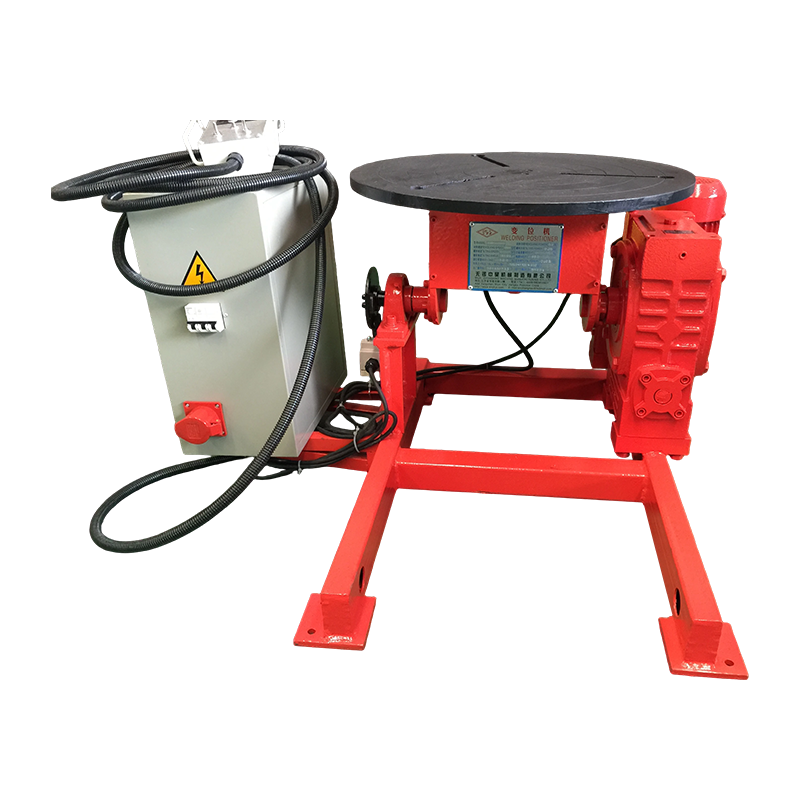

Fit-up mengatur hasil pengelasan. Kesenjangan antara badan dan flensa harus dijaga pada 1 mm atau kurang sebelum SAW; kesenjangan yang lebih besar menyebabkan burn-through, fusi tidak lengkap, dan penguatan berlebihan. Untuk rakitan yang lebih kecil, putar komponen untuk menempatkan setiap lasan pada posisi datar dengan a pengatur posisi pengelasan miring mengurangi cacat dan meningkatkan laju deposisi secara dramatis.

Pemasok Positioner Pengelasan Miring 1,5T, Pabrik OEM/ODM - Wuxi WeldNice Heavy In Wuxi WeldNice Heavy Industry Technology Co., Ltd adalah pemasok China 1.5T Tilt Welding Positioner dan pabrik OEM/ODM, 1.5T Tilt Welding... Lihat Produk →

Pengendalian distorsi juga sama pentingnya. Penanggulangan standarnya adalah urutan pengelasan yang seimbang, menjepit flensa pada jaring sebelum pengelasan, memundurkan jahitan yang panjang, dan membiarkan balok menjadi dingin di antara lintasan. Di lokasi, sambungan kolom dan sambungan balok menggunakan las butt penetrasi penuh dengan batang penyangga; baja dengan setara karbon di atas sekitar 0,42, seperti S355JR atau Q355B pada bagian tebal, memerlukan pemanasan awal 75 hingga 100 derajat C dan kontrol suhu interpass. Inspeksi partikel ultrasonik atau magnetik harus dilakukan setelah setiap pengelasan sambungan.

Pergerakan menuju pengelasan otomatis dalam fabrikasi struktural bukan tentang kecepatan saja. Sistem otomatis membaca jahitan, menjaga sudut obor tetap konstan, dan mencatat parameter pengelasan, sehingga memberikan pengulangan yang tidak dapat dijamin oleh pengelasan manual pada jahitan sepanjang delapan hingga dua belas meter.

Terakhir, lindungi rangka yang sudah jadi: ledakan pada persiapan permukaan kelas Sa 2.5, aplikasikan primer kaya seng, dan berikan proteksi kebakaran, biasanya lapisan atau papan intumescent, untuk memenuhi periode tingkat kebakaran yang disyaratkan dalam peraturan bangunan.

Daftar Periksa Pengadaan H Beam

Beli balok H berdasarkan mutu, standar, dan sertifikat pabrik yang terdokumentasi, dan periksa toleransi yang dikirimkan sebelum Anda menerima batchnya.

1. Tentukan kasus beban yang mengatur dan batas defleksi sebelum Anda memilih suatu bagian; aturan span/360 untuk lantai dan span/240 untuk anggota atap merupakan titik awal yang umum.
2. Lebih suka ukuran yang ditebar. Ukuran non-standar berarti batas minimum bergulir, waktu tunggu lebih lama, dan harga lebih tinggi.
3. Konfirmasikan mutu baja dan setaranya di seluruh standar, misalnya S355JR, Q355B, atau ASTM A992, dan pastikan logam pengisi sesuai dengan kekuatan logam dasar.
4. Mintalah sertifikat uji pabrik dan periksa kekuatan luluh, kekuatan tarik, dan setara karbon. Setara karbon di atas sekitar 0,45 hingga 0,50 memaksa prosedur pengelasan yang memenuhi syarat dengan pemanasan awal.
5. Periksa toleransi rolling pada pengiriman: kelurusan flensa, kelurusan badan, dan keruntuhan. Batas penerimaan umumnya adalah 1 hingga 2 mm per meter panjangnya.
6. Rencanakan pekerjaan pengelasan dengan fabrikator: pengatur posisi miring atau boom kolom menghemat waktu berjam-jam per ton balok H yang dilas dibandingkan dengan pengelasan manual pada posisi yang tidak tepat.

FAQ Konstruksi Balok H

Apa perbedaan utama antara sinar H dan sinar I?

Balok H mempunyai flensa paralel lebar dan membengkokkan kedua arah, sedangkan balok I mempunyai flensa meruncing, bobotnya lebih ringan, dan didesain terutama untuk pembengkokan pada satu sumbu. Gunakan bagian H untuk kolom dan balok dengan beban berat.

Seberapa jauh jangkauan sinar H tanpa dukungan perantara?

Balok lantai tipikal mempunyai bentang 6 sampai 12 m; balok penopang dan kasau portal mencapai 15 hingga 30 m. Bentang yang lebih panjang dapat dilakukan dengan penampang atau rangka batang yang lebih dalam, namun modulus penampang, batas defleksi, dan kapasitas geser harus selalu diperiksa dengan perhitungan.

Bisakah balok H digunakan dalam konstruksi perumahan?

Ya. Bagian yang lebih kecil seperti H 100 hingga H 200 digunakan sebagai kolom di ruang bawah tanah, ambang pintu pada bukaan garasi yang lebar, dan balok yang menopang lantai atau area atap di mana pasangan bata atau kayu tidak dapat menjembatani celah tersebut.

Apakah balok H memerlukan proteksi kebakaran?

Di sebagian besar peraturan bangunan, ya. Baja dilindungi dengan cat intumescent, papan, atau selubung beton untuk mencapai tingkat api yang disyaratkan, biasanya 60 hingga 120 menit, karena baja polos kehilangan kekuatannya dengan cepat di atas sekitar 500 derajat C.

Mengapa beberapa balok H dibuat dengan cara dilas dan bukan digulung?

Karena pabrik hanya menggulung dalam rentang ukuran yang terbatas. Jika desain memerlukan H 600 x 300 dengan ketebalan web khusus, fabrikator mengelas tiga pelat menjadi bagian built-up. Kualitas pengelasan, pengendalian distorsi, dan inspeksi kemudian menjadi hal yang penting, dan pada tahap itulah peralatan yang tepat dapat menghasilkan perbedaan yang terukur.

Intinya: Konstruksi balok H memberikan biaya pemasangan terendah untuk sebagian besar bangunan rangka baja bila bagiannya ditentukan dengan benar dan pengelasan dikontrol dari sambungan pertama hingga sambungan akhir. Pilih ukuran yang tersedia, verifikasi kadar dan setara karbonnya, dan berikan peralatan fabrikator yang menjaga lasan tetap rata dan distorsi kecil. Balok yang paling ekonomis bukanlah balok dengan harga per ton terendah; itu adalah salah satu yang berjalan bersama dengan masalah paling sedikit. Jika Anda menyiapkan atau meningkatkan jalur pengelasan balok H, tinjau cara kerjanya produsen peralatan las memosisikan, memutar, dan menyejajarkan benda kerja, karena peralatan penanganan sering kali menentukan kualitas las bahkan sebelum obor dinyalakan.
